4进4出SDI高清数字视频矩阵
日期:2024/4/17 23:16:36
- 产品介绍
- 技术规格
- 彩页资料

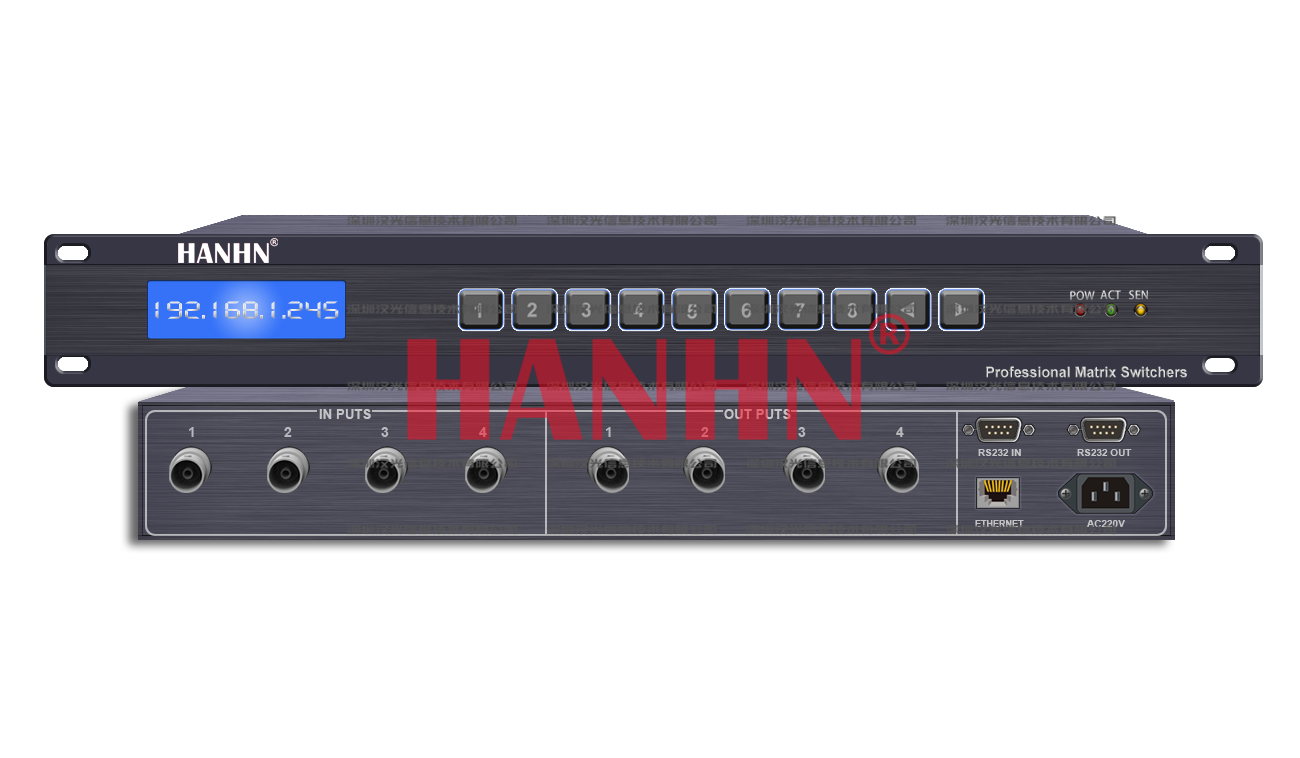

名称:4进4出8K/4K/2K-SDI高清数字视频矩阵
型号:HN-SDI0404-2K
型号:HN-SDI0404-4K
型号:HN-SDI0404-8K
品牌:HANHN/中国
产品特点:
1. 采用纯硬件阵列式FPGA架构设计,ZGZ system国产处理器,(Safety system operation)支持数字/高清/视频/音频/等信号源接入接出

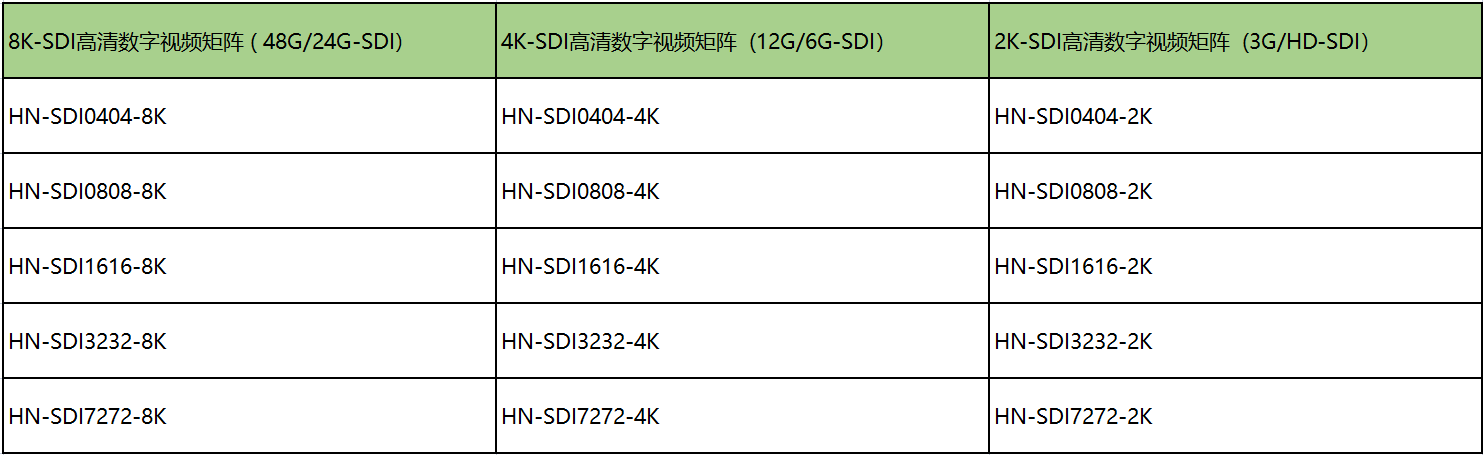

2. HN-SDI4×4路—72×72路无缝高清数字视频矩阵,分辨率为8K/4K/2K-SDI格式和传输速率48G/24G/12G/6G/3G-SDI非压缩信号输入输出
3. 支持无缝切换和标准切换;8K/4K/2K-SDI无缝切换,无黑屏,无蓝屏,无抖动,真正实现“0”秒无缝切换,4K*2K-SDI标准版切换0.2秒/S
4. 使用标准,SMPTE ST-2083,SMPTE ST-2082,SMPTE ST-2081,SMPTE 424M,SMPTE 372M,SMPTE 292M,SMPTE 344M,SMPTE 259M
5. 8K/4K/2K接口带宽达48G/bps,24G/bps,12G/bps,6G/bps,3G/bps,1.5G/bps
6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数;7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
7. 支持色度抽样YCbCr :4:4:4 、4:2:2 、4:2:0 、色彩深度:8/10/12-bit、30/60/120帧/秒,满足不同现场后端显示设备,兼容更强,更广泛
8. SDI传输距离,2K-SDI传输100米,4K-SDI传输150米 ,8K-SDI传输300米 ,配合SDI光纤传输设备传输距离可达20千米
9.支持多项选择操作; 按键操作式,软件控制式,IR无线控制式,WEB网络控制式,等多方式操作。支持TCP/IP网络或者RS232端口进行控制
10.支持断电记忆存储功能,支持内循环切换,外循环切换,双循环切换,无人切换,管制切换,自由切换
11. 支持SDI广播电视台信号接入、8K-SDI摄像机接入、4K-SDI摄像机接入、2K-SDI摄像机接入
12. 支持LCD、LED大屏幕软件系统切换,中控系统软件系统切换,可视化分布式系统切换,可配IOS、Android、Windows、LINUX、UNIX、Harmony OS等系统的操作管理
13. 采用航空级铝合金A6061材料,插拔式设计,最新SMT贴片技术,全固态电容的工艺
产品参数:
产品规格 : 8K/4K/2K-SDI无缝高清数字视频矩阵
使用标准 : SMPTE ST-2083,SMPTE ST-2082,SMPTE ST-2081,SMPTE 424M,SMPTE 372M,
SMPTE 292M,SMPTE 344M,SMPTE 259M
传输距离 : 传输距离可达2K-SDI传输100米,4K-SDI传输150米 ,8K-SDI传输300米,配合SDI光纤传输设备传输20千米
综合像素 : 水平像素 4000.00pt, 横向像素4096.00pt,真UHD超高清8K/4K数字非压缩像素
视频像素 : 8000000.00pt,全数字,非压缩
接口带宽 : 48G/bps,24G/bps,12G/bps,6G/bps,3G/bps,1.5G/bps,兼容以下带宽,UHD超高清8K/4K全数字,非压缩
支持分辨 : 8K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
位时钟抖动 : <0.05Tbit
位上升时间 : <0.1Tbit (10%--80%)
位下降时间 : <0.3Tbit (10%--80%)
信号增益 : 0db
切换延时 : 2nS(±1nS)
切换速度 : 1 ns(最长时间)
信号类型 : 48G-SDI/24G-SDI/12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI
信号接口 : 标准BNC母接口
信号强度 : T.M.D.S +/- 0.4Vpp
电平信号 : T.M.D.S 2.9V/3.3V
EDID技术 : 默认使用EDID自动获取技术
直流偏误差 : 5.0mV
