名称：8进8出8K/4K/2K-SDI高清数字视频矩阵

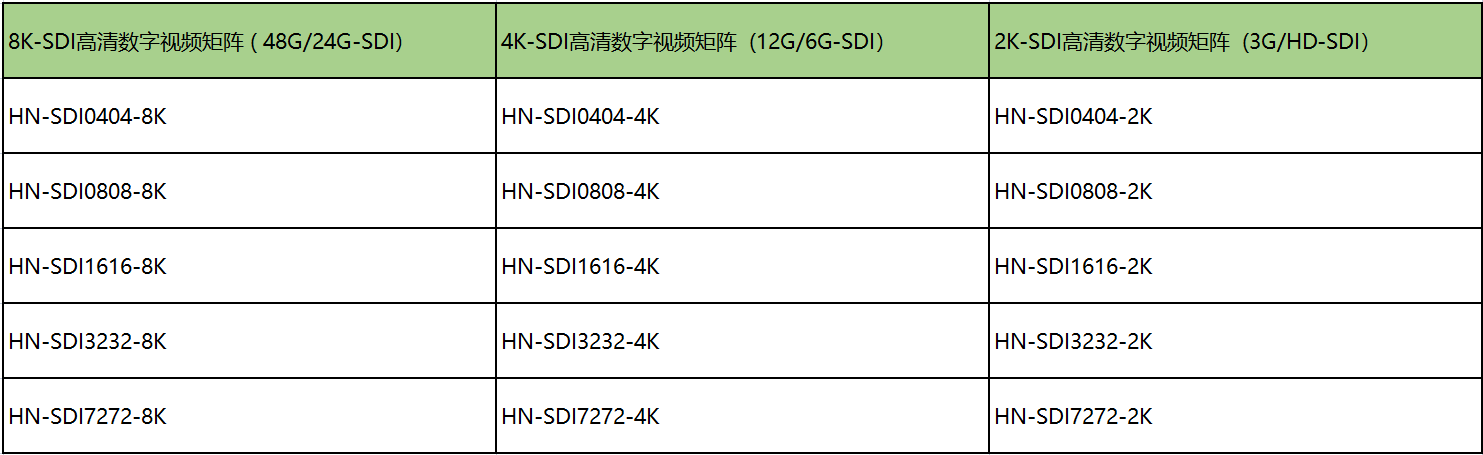

型号：HN-SDI0808-2K

型号：HN-SDI0808-4K

型号：HN-SDI0808-8K

品牌：HANHN/中国

产品特点：

1. 采用纯硬件阵列式FPGA架构设计，ZGZ system国产处理器，（Safety system operation）支持数字/高清/视频/音频/等信号源接入接出

2. HN-SDI4×4路—72×72路无缝高清数字视频矩阵，分辨率为8K/4K/2K-SDI格式和传输速率48G/24G/12G/6G/3G-SDI非压缩信号输入输出

3. 支持无缝切换和标准切换；8K/4K/2K-SDI无缝切换，无黑屏，无蓝屏，无抖动，真正实现“0”秒无缝切换，4K*2K-SDI标准版切换0.2秒/S

4. 使用标准，SMPTE ST-2083，SMPTE ST-2082，SMPTE ST-2081，SMPTE 424M，SMPTE 372M，SMPTE 292M，SMPTE 344M，SMPTE 259M

5. 8K/4K/2K接口带宽达48G/bps，24G/bps，12G/bps，6G/bps，3G/bps，1.5G/bps

6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数；7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、

2560*1600、1920*1200、1920*1080、1920*720等

7. 支持色度抽样YCbCr ：4:4:4 、4:2:2 、4:2:0 、色彩深度：8/10/12-bit、30/60/120帧/秒，满足不同现场后端显示设备，兼容更强，更广泛

8. SDI传输距离，2K-SDI传输100米，4K-SDI传输150米 ,8K-SDI传输300米 ,配合SDI光纤传输设备传输距离可达20千米

9.支持多项选择操作； 按键操作式，软件控制式，IR无线控制式，WEB网络控制式，等多方式操作。支持TCP/IP网络或者RS232端口进行控制

10.支持断电记忆存储功能，支持内循环切换，外循环切换，双循环切换，无人切换，管制切换，自由切换

11. 支持SDI广播电视台信号接入、8K-SDI摄像机接入、4K-SDI摄像机接入、2K-SDI摄像机接入

12. 支持LCD、LED大屏幕软件系统切换，中控系统软件系统切换，可视化分布式系统切换，可配IOS、Android、Windows、LINUX、UNIX、Harmony OS等系统的操作管理

13. 采用航空级铝合金A6061材料，插拔式设计，最新SMT贴片技术，全固态电容的工艺

产品参数：

产品规格          :      8K/4K/2K-SDI无缝高清数字视频矩阵

使用标准          :      SMPTE ST-2083，SMPTE ST-2082，SMPTE ST-2081，SMPTE 424M，SMPTE 372M，

SMPTE 292M，SMPTE 344M，SMPTE 259M

传输距离          :      传输距离可达2K-SDI传输100米，4K-SDI传输150米 ,8K-SDI传输300米，配合SDI光纤传输设备传输20千米

综合像素          :      水平像素 4000.00pt, 横向像素4096.00pt，真UHD超高清8K/4K数字非压缩像素

视频像素          :      8000000.00pt，全数字，非压缩

接口带宽          :      48G/bps，24G/bps，12G/bps，6G/bps，3G/bps，1.5G/bps，兼容以下带宽，UHD超高清8K/4K全数字，非压缩

支持分辨          :      8K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、

2560*1600、1920*1200、1920*1080、1920*720等

位时钟抖动      ：     <0.05Tbit

位上升时间      ：     <0.1Tbit (10%--80%)

位下降时间      ：     <0.3Tbit (10%--80%)

信号增益          :       0db

切换延时          :       2nS(±1nS)

切换速度          :       1 ns(最长时间)

信号类型          :       48G-SDI/24G-SDI/12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI

信号接口          :       标准BNC母接口

信号强度          :       T.M.D.S +/- 0.4Vpp

电平信号          :       T.M.D.S 2.9V/3.3V

EDID技术         :       默认使用EDID自动获取技术

直流偏误差       :       5.0mV
