名称：8进8出HDMI矩阵（固化式）

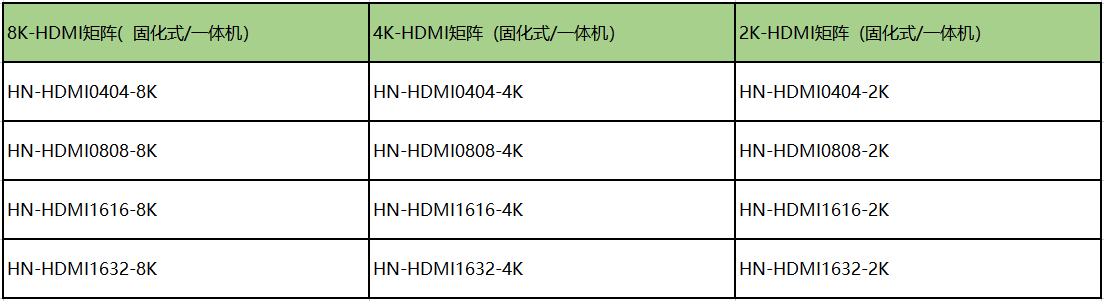

型号：HN-HDMI0808-4K

型号：HN-HDMI0808-8K

品牌：HANHN/中国

产品特点：

1. 采用纯硬件阵列式FPGA架构设计，ZGZ system国产处理器，（Safety system operation）支持数字/高清/视频/音频/等信号源接入接出

2. HN-HDMI4×4路—16×32路无缝高清8K/4K/2K-HDMI矩阵 (固化式/一体机）输入输出

3. 支持无缝切换和标准切换；8K/4K-HDMI无缝切换，无黑屏，无蓝屏，无抖动，真正实现“0”秒无缝切换，4K/2K-HDMI标准版切换0.2秒/S

4. 采用HDMI2.1/HDMI2.0/HDMI1.4版本协议，DVI2.0/DVI1.0版本协议HDCP2.3/HDCP2.2/HDCP1.4蓝光协议，EDID自动读取交互功能

5. 8K/5K/4K/2K接口带宽达80G/bps，50G/bps，30G/bps，20G/bps，15G/bps，10G/bps，8G/bps，6.5G/bps

6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数；7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、

2560*1600、1920*1200、1920*1080、1920*720等

7. 支持色度抽样YCbCr ：4:4:4 、4:2:2 、4:2:0 、色彩深度：8/10/12-bit、30/60/120帧/秒，满足不同现场后端显示设备，兼容更强，更广泛

8. 使用8K/4K/2K-HDMI传输最新技术，2K-HDMI传输25米,4K-HDMI传输35米 ,8K-HDMI传输500米,配合HDMI光纤传输设备可传输20千米

9.支持多项选择操作； 按键操作式，软件控制式，IR无线控制式，WEB网络控制式，等多方式操作。支持TCP/IP网络或者RS232端口进行控制

10.支持断电记忆存储功能，支持内循环切换，外循环切换，双循环切换，无人切换，管制切换，自由切换

11. 支持IP网络摄像机、8K摄像机接入、4K摄像机接入，5G摄像机信号接入，支持H.265、H.264输入输出高清视频解码功能，支持各种信号的分辨率

12. 支持LCD、LED大屏幕软件系统切换，中控系统软件系统切换，可视化分布式系统切换，可配IOS、Android、Windows、LINUX、UNIX、Harmony OS等系统的操作管理

13. 全球通用电源生产规范GB/T14715，交流电压AC100～240V@50/60Hz，更环保，低能耗，无污染，设备支持7*24小时不间断运行，支持配置内置双电源备份系统

产品参数：

产品规格   ：  8K/4K/2K-HDMI矩阵 （固化式/一体机）

使用标准   ：  HDMI2.1/HDMI2.0/HDMI1.4版本协议，DVI2.0/DVI1.0版本协议，HDCP2.3/HDCP2.2/HDCP1.4蓝光协议

传输距离   ：  传输距离可达2K-HDMI传输25米,4K-HDMI传输35米 ,8K-HDMI传输500米,配合HDMI光纤传输设备可传输20千米

综合像素   ：  水平像素 4000.00pt, 横向像素4096.00pt，真UHD超高清8K/4K数字非压缩像素

视频像素   ：  8000000.00pt，全数字，非压缩

接口带宽   ：  50G/bps，30G/bps，20G/bps，15G/bps，10G/bps，8G/bps，6.5G/bps，兼容以下带宽，UHD超高清8K/4K全数字，非压缩超级带宽

支持分辨   ：  8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、

2560*1600、1920*1200、1920*1080、1920*720等

位时钟抖动：  <0.05Tbit

位上升时间：  <0.1Tbit (20%--80%)

位下降时间：  <0.3Tbit (20%--80%)

信号增益   ：   0db

切换延时   ：   2nS(±1nS)

切换速度   ：   2 ns(最长时间)

信号类型   ：   HDMI2.1/HDMI2.0/HDMI1.4规范中的 HDMI-A全数字 T.M.D.S. 信号

信号接口   ：   标准HDMI-A母接口

信号强度   ：   T.M.D.S +/- 0.4Vpp

电平信号   ：   T.M.D.S 2.9V/3.3V

EDID技术  ：   默认使用EDID自动获取技术

直流偏误差：   5.0mV
