8K/4K-16进32出HDMI矩阵(固化式)
日期:2024/4/17 15:53:47
- 产品介绍
- 技术规格
- 彩页资料
名称:16进32出HDMI矩阵(固化式)
型号:HN-HDMI1632-4K
型号:HN-HDMI1632-8K
品牌:HANHN/中国
产品特点:
1. 采用纯硬件阵列式FPGA架构设计,ZGZ system国产处理器,(Safety system operation)支持数字/高清/视频/音频/等信号源接入接出

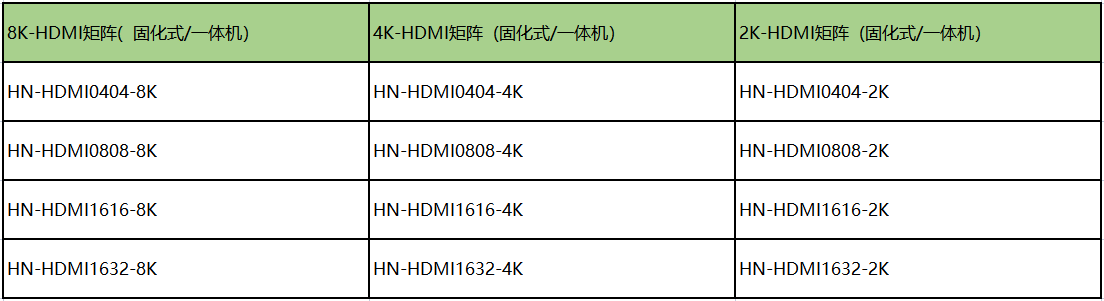

2. HN-HDMI4×4路—16×32路无缝高清8K/4K/2K-HDMI矩阵 (固化式/一体机)输入输出
3. 支持无缝切换和标准切换;8K/4K-HDMI无缝切换,无黑屏,无蓝屏,无抖动,真正实现“0”秒无缝切换,4K/2K-HDMI标准版切换0.2秒/S
4. 采用HDMI2.1/HDMI2.0/HDMI1.4版本协议,DVI2.0/DVI1.0版本协议HDCP2.3/HDCP2.2/HDCP1.4蓝光协议,EDID自动读取交互功能
5. 8K/5K/4K/2K接口带宽达80G/bps,50G/bps,30G/bps,20G/bps,15G/bps,10G/bps,8G/bps,6.5G/bps
6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数;7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
7. 支持色度抽样YCbCr :4:4:4 、4:2:2 、4:2:0 、色彩深度:8/10/12-bit、30/60/120帧/秒,满足不同现场后端显示设备,兼容更强,更广泛
8. 使用8K/4K/2K-HDMI传输最新技术,2K-HDMI传输25米,4K-HDMI传输35米 ,8K-HDMI传输500米,配合HDMI光纤传输设备可传输20千米
9.支持多项选择操作; 按键操作式,软件控制式,IR无线控制式,WEB网络控制式,等多方式操作。支持TCP/IP网络或者RS232端口进行控制
10.支持断电记忆存储功能,支持内循环切换,外循环切换,双循环切换,无人切换,管制切换,自由切换
11. 支持IP网络摄像机、8K摄像机接入、4K摄像机接入,5G摄像机信号接入,支持H.265、H.264输入输出高清视频解码功能,支持各种信号的分辨率
12. 支持LCD、LED大屏幕软件系统切换,中控系统软件系统切换,可视化分布式系统切换,可配IOS、Android、Windows、LINUX、UNIX、Harmony OS等系统的操作管理
13. 全球通用电源生产规范GB/T14715,交流电压AC100~240V@50/60Hz,更环保,低能耗,无污染,设备支持7*24小时不间断运行,支持配置内置双电源备份系统
产品参数:
产品规格 : 8K/4K/2K-HDMI矩阵 (固化式/一体机)
使用标准 : HDMI2.1/HDMI2.0/HDMI1.4版本协议,DVI2.0/DVI1.0版本协议,HDCP2.3/HDCP2.2/HDCP1.4蓝光协议
传输距离 : 传输距离可达2K-HDMI传输25米,4K-HDMI传输35米 ,8K-HDMI传输500米,配合HDMI光纤传输设备可传输20千米
综合像素 : 水平像素 4000.00pt, 横向像素4096.00pt,真UHD超高清8K/4K数字非压缩像素
视频像素 : 8000000.00pt,全数字,非压缩
接口带宽 : 50G/bps,30G/bps,20G/bps,15G/bps,10G/bps,8G/bps,6.5G/bps,兼容以下带宽,UHD超高清8K/4K全数字,非压缩超级带宽
支持分辨 : 8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
位时钟抖动: <0.05Tbit
位上升时间: <0.1Tbit (20%--80%)
位下降时间: <0.3Tbit (20%--80%)
信号增益 : 0db
切换延时 : 2nS(±1nS)
切换速度 : 2 ns(最长时间)
信号类型 : HDMI2.1/HDMI2.0/HDMI1.4规范中的 HDMI-A全数字 T.M.D.S. 信号
信号接口 : 标准HDMI-A母接口
信号强度 : T.M.D.S +/- 0.4Vpp
电平信号 : T.M.D.S 2.9V/3.3V
EDID技术 : 默认使用EDID自动获取技术
直流偏误差: 5.0mV
