SDI无缝高清混合混插矩阵输入输出卡(1路卡)
日期:2024/4/17 22:58:49
- 产品介绍
- 技术规格
- 彩页资料

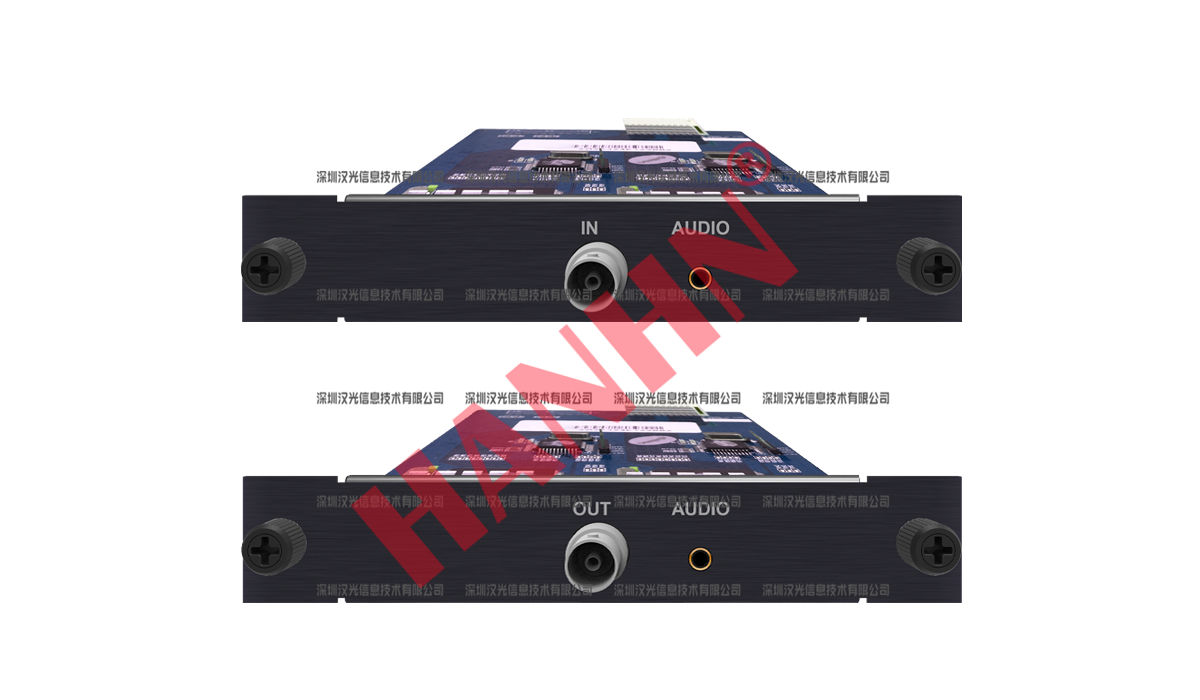

名称:8K/4K/2K-SDI无缝高清混合混插矩阵输入输出卡

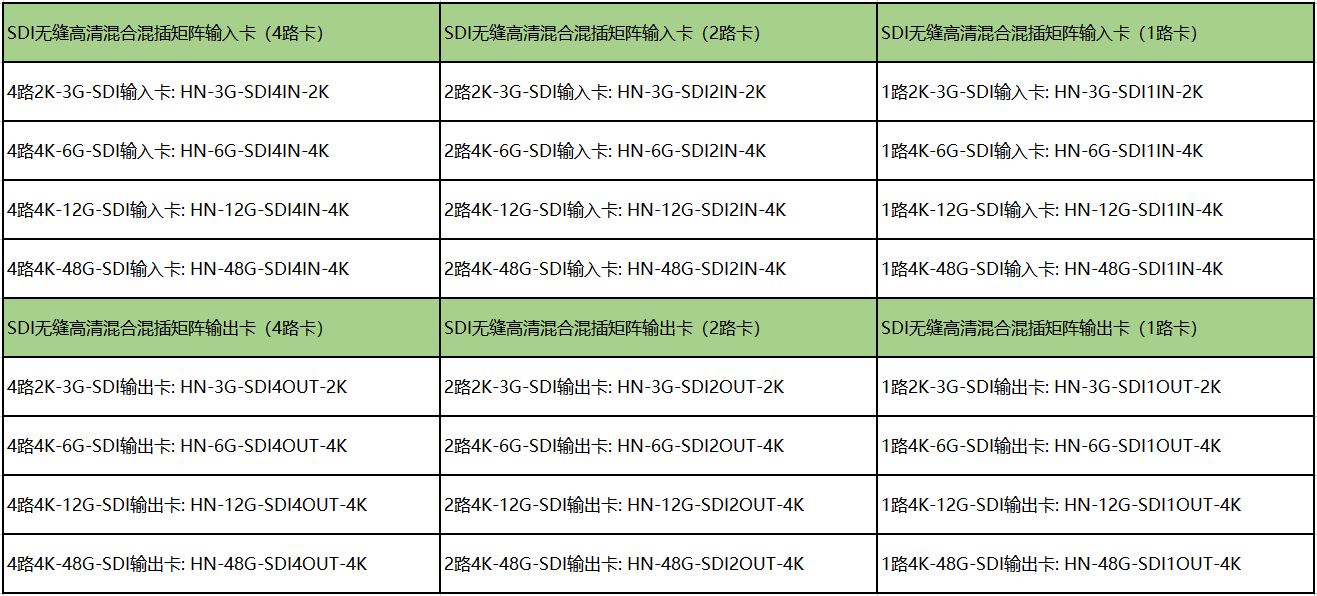

型号:1路2K-3G-SDI输入卡: HN-3G-SDI1IN-2K
型号:1路4K-12G-SDI输入卡: HN-12G-SDI1IN-4K
型号:1路2K-3G-SDI输出卡: HN-3G-SDI1OUT-2K
型号:1路4K-12G-SDI输出卡: HN-12G-SDI1OUT-4K
品牌:HANHN/中国
产品特点:
1. 单卡支持1/2/4路8K/4K/2K-SDI和48G/24G/12G/6G/3G-SDI信号输入输出。采用标准的BNC 母接头
2. 支持Dolby,DTS的多声道音频传输,一条75-5线缆可以传输音视频
3. 单卡全无缝切换设计;无黑屏,无蓝屏,无抖动,真正实现“0”秒无缝切换
4. 使用标准,SMPTE ST-2083,SMPTE ST-2082,SMPTE ST-2081,SMPTE 424M,SMPTE 372M,SMPTE 292M,SMPTE 344M,SMPTE 259M
5. 8K/4K/2K接口带宽达48G/bps,24G/bps,12G/bps,6G/bps,3G/bps,1.5G/bps
6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数;7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
7. 支持色度抽样YCbCr :4:4:4 、4:2:2 、4:2:0 、色彩深度:8/10/12-bit、30/60/120帧/秒,满足不同现场后端显示设备,兼容更强,更广泛
8. SDI传输距离,2K-SDI传输100米,4K-SDI传输150米 ,8K-SDI传输300米 ,配合SDI光纤传输设备传输距离可达20千米
9. 默认使用EDID全自动获取技术,无需人工读取
10. 支持SDI广播电视台信号接入、8K-SDI摄像机接入、4K-SDI摄像机接入、2K-SDI摄像机接入
11. 国际生产规范GB/T14715
12. 采用航空级铝合金A6061材料,插拔式设计,最新SMT贴片技术,全固态电容的工艺
产品参数:
产品规格 : 8K/4K/2K-SDI无缝高清混合混插矩阵输入输出卡
使用标准 : SMPTE ST-2083,SMPTE ST-2082,SMPTE ST-2081,SMPTE 424M,SMPTE 372M,
SMPTE 292M,SMPTE 344M,SMPTE 259M
传输距离 : 传输距离可达2K-SDI传输100米,4K-SDI传输150米 ,8K-SDI传输300米,配合SDI光纤传输设备传输20千米
综合像素 : 水平像素 4000.00pt, 横向像素4096.00pt,真UHD超高清8K/4K数字非压缩像素
视频像素 : 8000000.00pt,全数字,非压缩
接口带宽 : 48G/bps,24G/bps,12G/bps,6G/bps,3G/bps,1.5G/bps,兼容以下带宽,UHD超高清8K/4K全数字,非压缩
支持分辨 : 8K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
位时钟抖动 : <0.05Tbit
位上升时间 : <0.1Tbit (10%--80%)
位下降时间 : <0.3Tbit (10%--80%)
信号增益 : 0db
切换延时 : 2nS(±1nS)
切换速度 : 1 ns(最长时间)
信号类型 : 48G-SDI/24G-SDI/12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI
信号接口 : 标准BNC母接口
信号强度 : T.M.D.S +/- 0.4Vpp
电平信号 : T.M.D.S 2.9V/3.3V
EDID技术 : 默认使用EDID自动获取技术
直流偏误差 : 5.0mV
