8进8出8K/4K无缝高清混合混插矩阵（2路卡）
日期：2024/4/17 12:38:11
- 产品介绍
- 技术规格
- 彩页资料

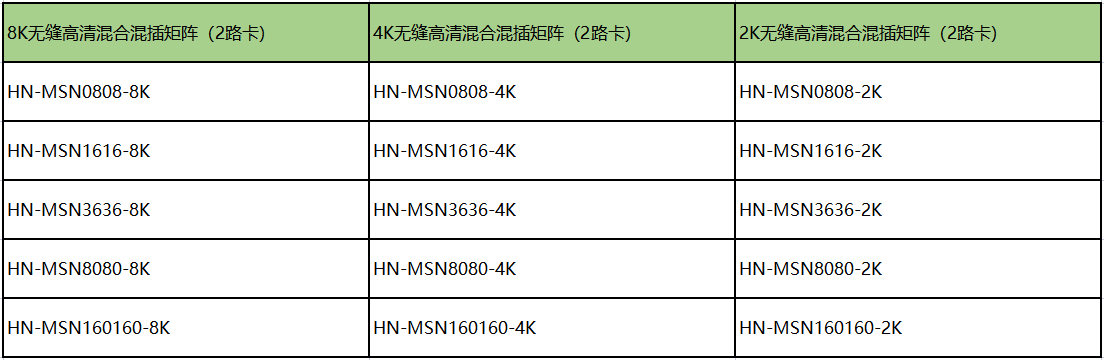

名称：8进8出4K无缝高清混合混插矩阵（2路卡）
型号：HN-MSN0808-4K
名称：8进8出8K无缝高清混合混插矩阵（2路卡）
型号：HN-MSN0808-8K
品牌：HANHN/中国
设备应用：
HN-MSN系列8K/4K/2K无缝高清混合混插矩阵系统，是一款高性能模块化，插拔式，及数字，模拟，视频，音频/AI语音等信号源高性能混合矩阵，支持8K*4K*2K@120Hz、60Hz、30Hz及以下分辨率，支持4:4:4，4:2:2，4:2:0，色度抽样算法，“0”秒无缝切换，功能加载：无缝切换、图像拼接、预监、回显、字幕、中控系统、5GWiFi无线切换、AI语音控制/IP、OF、IR、IO、COM、远程会议、在线医疗、环境监测、数据传输、GPS全球定位系统、SpaceX星链(Starlink）、BDS北斗卫星导航系统、中国GW卫星星座、流媒体系统、可视化系统等可接入矩阵输入输出。支持个性化定制：选配加载4.3寸/7寸触摸屏（移动指挥车辆选配：年/月/日/时间，经度纬度，地图坐标定位，温度/湿度/PM2.5检测/AI语音切换/UI界面设计），最大带宽支持50Gbps/比特率,支持144/120/60/50FPS帧/秒及以下刷新帧率，内置双电源备份功能，保障设备7*24小时持续运行，支持IOS、Android、Windows、LINUX、UNIX、Harmony OS，等系统软件版本控制整套多媒体系统等平板电脑，台式机电脑，PC触摸屏等各种触摸屏终端设备集中控制。可用于大屏幕显示系统、无人机控制系统、自动化控制系统、人工智能控系统、卫星导航控制系统、大数据监测系统、大型会议中心、多媒体会议厅、高校教学教室、指挥控制中心等多领域场所。
设备参数：
1. 采用纯硬件阵列式FPGA架构设计，Control system国产处理器，（No system, no virus）支持数字/模拟/视频/音频/5G信号/AI语音等信号源接入接出；
2. 采用多板卡功能：单卡支持1/2/4路信号通道，多种选择，更加高效丰富；
3. HN-MSN8×8路—288×288路8K/4K/2K无缝高清混合混插矩阵输入输出；
4. 全无缝切换设计；无黑屏，无蓝屏，无抖动，真正实现“0”秒无缝切换；
5. 最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数；
7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、2560*1600、1920*1200、1920*1080、1920*720等分辨率；
6. 支持色度抽样YCbCr ：4:4:4 、4:2:2 、4:2:0 、色彩深度：48/36/30/24-bit、30/60/120帧/秒，满足不同现场后端显示设备，兼容更强，更广泛；
7. 支持超高带宽，80G/bps，50G/bps，30G/bps，20G/bps，15G/bps，10G/bps，8G/bps，响应速度更快，“0”秒飞速无缝切换；
8. 支持断电记忆存储功能，自带内置运行内存64GB、32GB、16GB、紧急断电后，无需重新设置，强大内存可支持用户二次数据编辑开发；
9. 支持HDMI、DVI、VGA、CVBS、3G-SDI、DP、IP、AV、YPbPr、HDBaseT、光纤、8K、4K、2K等各种接口的输入或输出；
10. 采用最新无损音视频system控制技术，让画面无颤抖，更清晰，让声音清晰度高、音质纯正；
11. 使用内置冗余电源结构设计，使矩阵更安全可靠运行；
12. 支持多项选择按键操作式，触摸操作式，软件控制式，ipad，安卓等IR无线控制。支持TCP/IP网络或者RS232端口进行控制；
13. 支持输入输出任意混合混插，多种信号源，集中控制切换操作，使配置更加灵活，有效节约能效；
14. 使用8K/4K/2K-HDMI超高清UHD最新芯片技术，2K-HDMI传输30米，4K-HDMI传输35米，8K-HDMI传输500米 ,配合光纤传输设备4K-HDMI传输20千米，8K-HDMI传输50千米；
15. 支持HDMI2.1/HDMI2.0/HDMI1.4版本协议，DVI2.0/DVI1.0版本协议，HDCP2.3/HDCP2.2/HDCP1.4蓝光协议，EDID自动读取交互功能；
16. 支持IP网络摄像机、8K摄像机接入、4K摄像机接入，5G摄像机信号接入，支持H.265、H.264输入输出高清视频解码功能，支持各种信号的分辨率 ；
17. 支持LCD、LED大屏幕软件切换，中控软件切换，分布式软件切换，可配IOS、Android、Windows、LINUX、UNIX、Harmony OS等系统的操作管理；
18. 全球通用电源生产规范GB/T14715，交流电压AC100～240V@50/60Hz，支持配置内置双电源备份系统。
