8K/4K-HDMI无缝高清混合混插矩阵输入输出卡(2路卡)
日期:2024/4/17 12:12:30
- 产品介绍
- 技术规格
- 彩页资料
名称:8K/4K-HDMI无缝高清混合混插矩阵输入卡

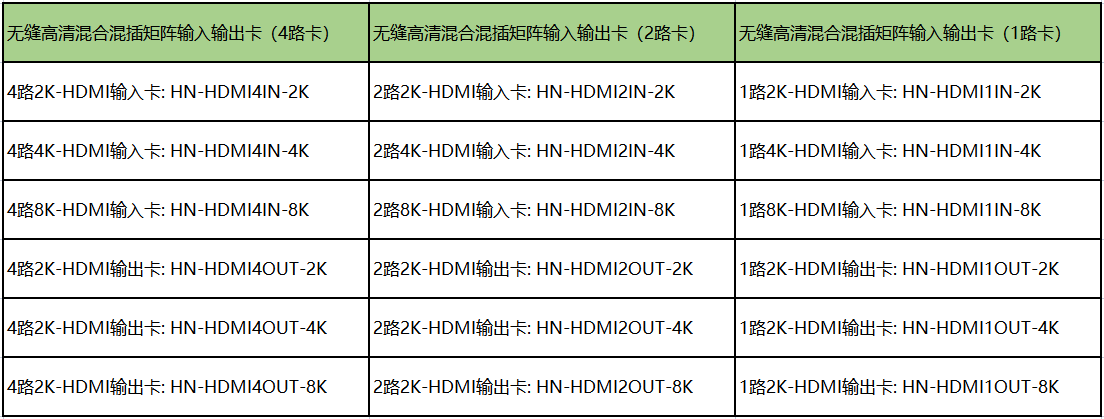

型号:2路4K-HDMI输入卡:HN-HDMI2IN-4K
型号:2路8K-HDMI输入卡:HN-HDMI2IN-8K
名称: 8K/4K-HDMI无缝高清混合混插矩阵输出卡
型号:2路4K-HDMI输出卡:HN-HDMI2OUT-4K
型号:2路8K-HDMI输出卡:HN-HDMI2OUT-8K
品牌:HANHN/中国
产品特点:
1. 单卡支持1/2/4路HDMI信号输入输出。采用标准的Type A HDMI接头
2. 支持Dolby,DTS的多声道音频传输,一条线缆可以传输音视频
3. 单卡全无缝切换设计;无黑屏,无蓝屏,无抖动,真正实现“0”秒无缝切换
4. 采用HDMI2.1/HDMI2.0/HDMI1.4版本协议,DVI2.0/DVI1.0版本协议HDCP2.3/HDCP2.2/HDCP1.4蓝光协议,EDID自动读取交互功能
5. 8K/4K/2K接口带宽达80G/bps,50G/bps,30G/bps,20G/bps,15G/bps,10G/bps,8G/bps,响应速度更快,“0”秒飞速无缝切换
6. 分辨率最大支持8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数;7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
7. 支持色度抽样YCbCr :4:4:4 、4:2:2 、4:2:0 、色彩深度:8/10/12-bit、30/60/120帧/秒,满足不同现场后端显示设备,兼容更强,更广泛
8. 使用HDMI数字视频信号放大技术,传输距离可达350dm ,如配HDMI双绞线传输器传输距离可达1500dm
9. 默认使用EDID全自动获取技术,无需人工读取
10. 基于TMDS差分信号传输
11. 国际生产规范GB/T14715
12. 采用航空级铝合金A6061材料,插拔式设计,最新SMT贴片技术,全固态电容的工艺
产品参数:
产品规格 : 8K/4K-HDMI无缝高清混合混插矩阵输入输出卡
使用标准 : HDMI2.1/HDMI2.0/HDMI1.4版本协议,DVI2.0/DVI1.0版本协议,HDCP2.3/HDCP2.2/HDCP1.4蓝光协议
传输距离 : 传输距离可达4K-HDMI传输35米 ,8K-HDMI传输500米
综合像素 : 水平像素 4000.00pt, 横向像素4096.00pt,真UHD超高清8K/4K数字非压缩像素
视频像素 : 8000000.00pt,全数字,非压缩
接口带宽 : 50G/bps,30G/bps,20G/bps,15G/bps,10G/bps,8G/bps,兼容以下带宽,UHD超高清8K/4K全数字,非压缩超级带宽
支持分辨 : 8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
位时钟抖动: <0.05Tbit
位上升时间: <0.1Tbit (20%--80%)
位下降时间: <0.3Tbit (20%--80%)
信号增益 : 0db
切换延时 : 2nS(±1nS)
切换速度 : 2 ns(最长时间)
信号类型 : HDMI2.1/HDMI2.0/HDMI1.4规范中的 HDMI-A全数字 T.M.D.S. 信号
信号接口 : 标准HDMI-A母接口
信号强度 : T.M.D.S +/- 0.4Vpp
电平信号 : T.M.D.S 2.9V/3.3V
EDID技术 : 默认使用EDID自动获取技术
直流偏误差: 5.0mV
