FIBER光纤无缝高清混合混插矩阵输入输出卡(2路卡）
日期：2024/4/17 22:58:09
- 产品介绍
- 技术规格
- 彩页资料

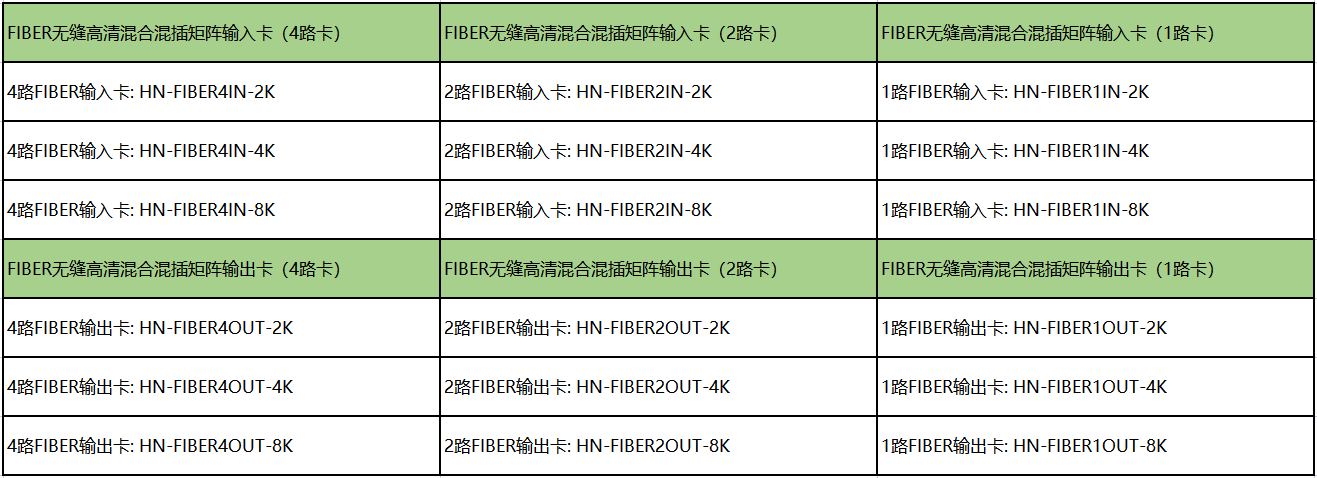

名称：FIBER光纤无缝高清混合混插矩阵输入输出卡
型号：2路2K-FIBER输入卡：HN-FIBER2IN-2K
型号：2路4K-FIBER输入卡：HN-FIBER2IN-4K
型号：2路2K-FIBER输出卡：HN-FIBER2OUT-2K
型号：2路4K-FIBER输出卡：HN-FIBER2OUT-4K
品牌：HANHN/中国
产品特点：
1. 单卡支持1/2/4路8K-FIBER，4K-FIBER，2K-FIBER信号输入输出，采用光纤母接头可选FC，SC，ST，LC等接头
2. 支持单模光纤，多模光纤，一根光纤可以同时传输高质量音频信号/视频信号/音视频信号，全数字无损，非压缩信号
3. 单卡全无缝切换设计；无黑屏，无蓝屏，无抖动，真正实现“0”秒无缝切换
4.采用8K-FIBER/4K-FIBER/2K-FIBER版本协议，HDMI2.1/HDMI2.0/HDMI1.4版本协议，DVI2.0/DVI1.0版本协议
HDCP2.3/HDCP2.2/HDCP1.4蓝光协议，EDID自动读取交互功能
5. 8K/4K/2K-FIBER接口带宽达80G/bps，50G/bps，30G/bps，20G/bps，15G/bps，10G/bps，8G/bps，响应速度更快，“0”秒飞速无缝切换
6. 分辨率最大支持8K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数；7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
7. 支持RGB色度抽样YUV ：4:4:4 、4:2:2 、4:2:0 、Deep Color色彩深度：48/36/30/24-bit、30/60/120帧/秒，满足不同环境后端显示设备，兼容更强，更广泛
8. 使用光纤核心最新技术8K/4K/2K-FIBER万兆光纤/千兆光纤/百兆光纤模块，最远传输距离可达100KM/80KM/60KM/40KM/20KM等有效距离传输
9. 默认使用EDID全自动获取技术，无需人工读取
10. 支持输入分辨率格式32位，输出分辨率格式32位
11. 国际生产规范GB/T14715
12. 采用航空级铝合金A6061材料，插拔式设计，最新SMT贴片技术，全固态电容的工艺
产品参数：
产品规格 ： 8K/4K/2K-FIBER光纤无缝高清混合混插矩阵输入输出卡
使用标准 ： 8K/4K/2K-FIBER版本协议，HDMI2.1/2.0/1.4版本协议，DVI2.0/1.0版本协议，HDCP2.3/2.2/1.4蓝光协议
传输距离 ： 万兆光纤/千兆光纤/百兆光纤模块，最远传输距离可达100KM/80KM/60KM/40KM/20KM
综合像素 ： 水平像素 4000.00pt, 横向像素4096.00pt，真UHD超高清8K/4K全数字非压缩像素
视频像素 ： 8000000.00pt，全数字，非压缩
接口带宽 ： 50G/bps，30G/bps，20G/bps，15G/bps，10G/bps，8G/bps，兼容以下带宽，UHD超高清8K/4K全数字，非压缩超级带宽
支持分辨 ： 8K*5K*4K*2K@120Hz/60Hz/30Hz及以下分辨率参数7680*4320、4096*2160、3840*2160、4096*3112、3656*2664、3840*2400、
2560*1600、1920*1200、1920*1080、1920*720等
位时钟抖动： <0.05Tbit
位上升时间： <0.1Tbit (20%--80%)
位下降时间： <0.3Tbit (20%--80%)
信号增益 ： 0db
切换延时 ： 2nS(±1nS)
切换速度 ： 2 ns(最长时间)
信号类型 ： HDMI2.1/HDMI2.0/HDMI1.4规范中的 HDMI-A全数字 T.M.D.S. 信号
信号接口 ： 标准HDMI-A母接口
信号强度 ： T.M.D.S +/- 0.4Vpp
电平信号 ： T.M.D.S 2.9V/3.3V
EDID技术 ： 默认使用EDID自动获取技术
直流偏误差： 5.0mV
